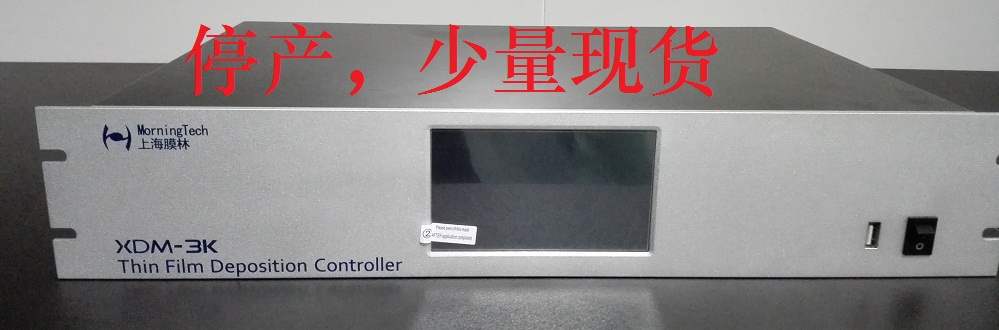

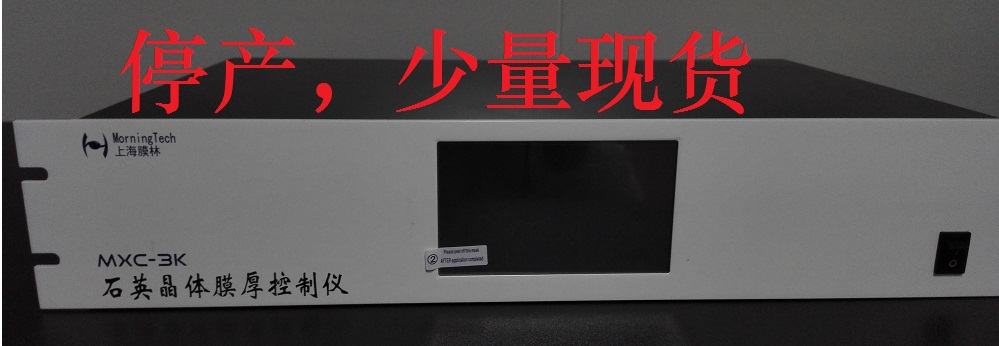

MXC-3B、MXC-3、XDM-3K、MXC-3K共四款晶控儀。 所有型號核心功能相近，基本操作相近，擴展功能略不同。 熱賣型號有屏幕大易操作的MXC-3B和節省面板空間的MXC-3。 XDM-3K、MXC-3K型號慢慢淡出，僅備有少量現貨作為外司x60的應急替代品，不建議裝新機使用。 這些晶控儀對現有其他晶控儀具有非常良好的兼容性，可到資料下載頁下載替換方法，或咨詢我公司人員。
型號 |
MXC-3B | MXC-3K(停產) 少量現貨 |
XDM-3K(停產) 少量現貨 |
MXC-3 | |
 |
 |
 |
 |
||
晶振片 |
6MHz |
||||
分辨率 |
0.005Hz |
||||
穩定度 |
1ppm |
||||
探頭 |
1 |
||||
IO口 |
8輸入，12輸出 | 8輸入，10輸出 |
|||
源輸出 |
3個, 0~10V, 16bit. MXC源1可設定0~-7.5V |
||||
觸控屏 |
7寸 | 5寸真彩色，中文/英文 |
4.3寸，中英文 | ||
外形尺寸 |

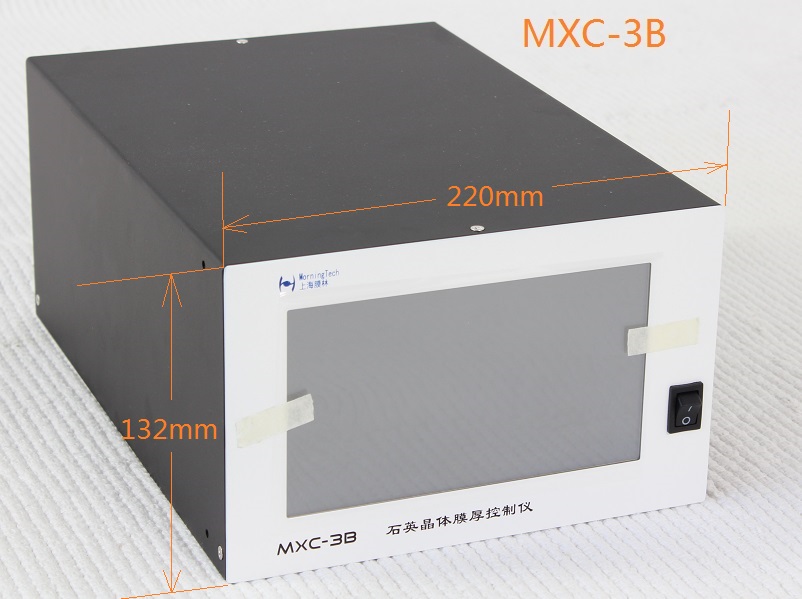

220*132*300 | (寬*高*深)480*88*300 |

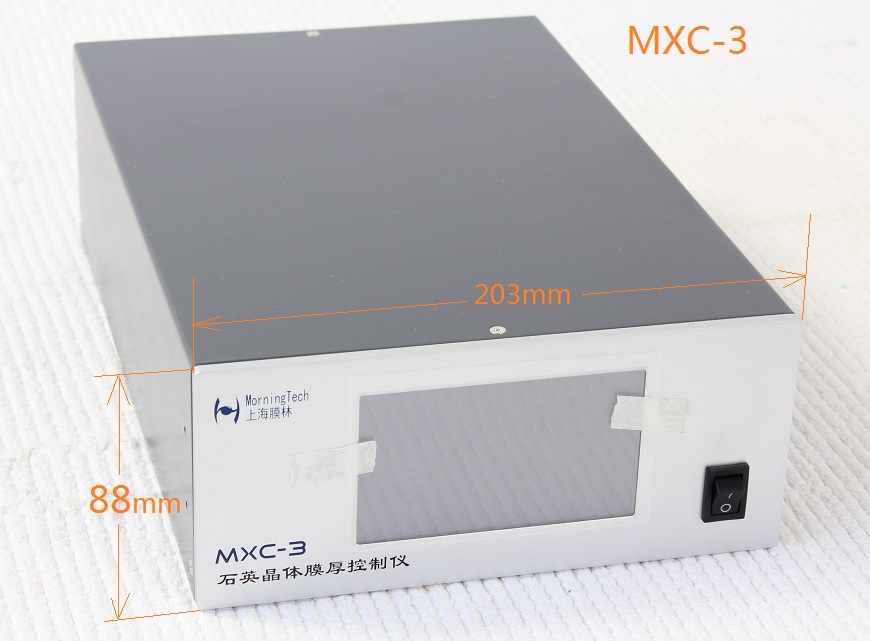

203*88*300 | ||
材料數 |
96 | ||||
層數 |
48層/膜系 |
112層/膜系 |
|||
膜系數 |
72 | 72 |
20 |
||
U盤 |
-- |
支持 |
|||
多層法 |
-- |
支持 |
|||
厚度補償 |
-- |
可選 |
|||
六探頭 |
-- |
支持 |
|||

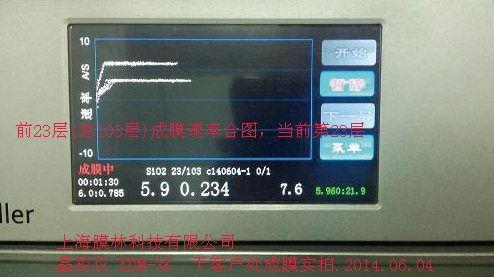

SiO2成膜過程手機拍攝視頻:SiO2-EGun.3gp(3,815KB)，另存為，然后擴展更名.3gp

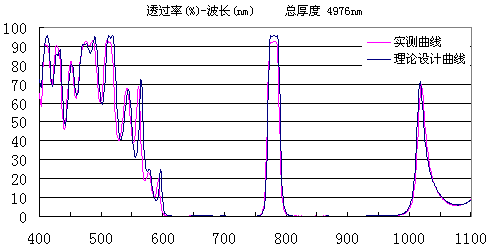

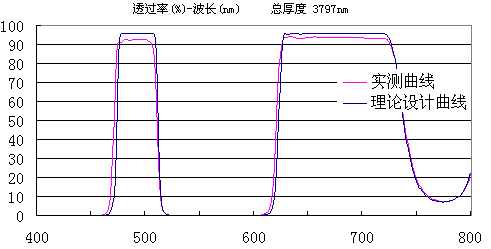

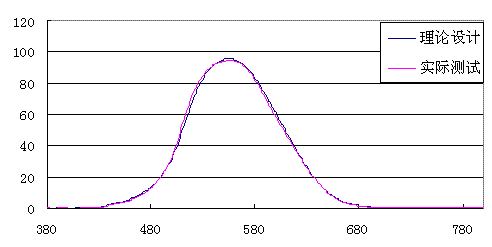

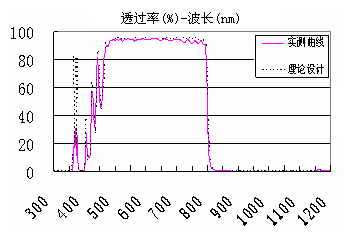

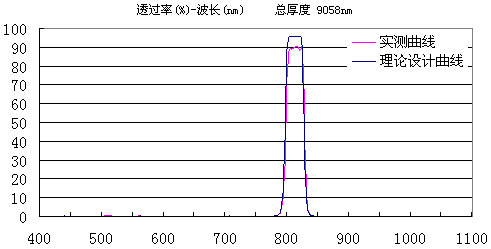

以下成膜結果全部是某用戶只使用XDM監控速率及厚度，且只使用一片晶振片
MXC的安裝非常簡單，晶控儀附帶的振蕩包及電纜線，想接錯都難。為了完成鍍膜控制，需要用戶外接電纜，這與常用的晶控儀是一樣的。
MXC蒸發源功率控制接口為BNC座，建議外接同軸電纜或屏幕線至蒸發源控制器。
MXC的數字輸入用于接受外部條件或命令，例如坩堝到位或外部開始及停止命令等相對晶控儀來說的外部信號。
MXC的數字輸出用于輸出晶控儀的狀態，或執行過程控制動作，例如膜系完了、報警、晶振失效等狀態以及驅動坩堝轉動、驅動擋板等對外控制動作。
MXC的數字輸入輸出端口位于后面板的兩個DRSub公接口座。以MXC-3B的IO1為例，IO1是DR25公座，即有25個管腳的針式D-Sub。用戶需要自備一個DB25母頭，在對應的管腳位置焊接連線即可。MXC輸入輸出的管腳分配在說明書中有，在配置參數界面也有，相當于隨儀器帶有說明書。
外部數字輸入輸出接線完成后，在MXC界面上配置一下就可以完成對應的功能，非常直觀，點擊幾次界面即可完成。
MXC共有8個數字輸入端口，每個端口對應一個管腳。為達成輸入回路，另外需要一個公共地管腳�？扇我馀渲妹總�(gè)端口的功能，如坩堝到位。
MXC-3B有12個數字輸出端口，其余型號有10個數字輸出端口，為常開繼電器輸出，即每個端口對應兩個公座上的管腳。輸出端口也可在MXC支持的輸出功能中任意配置。
例如要控制擋板1，從任意一個輸出端口的兩個管腳分別引線至原蒸發源1的擋板手動按鈕開關的兩端，將此輸出端口配置成源1擋板即可。
功能配置完成后，別忘了在配置參數界面保存。在探頭與接口頁面，可看到當前的輸入輸出狀態，還可強制執行輸出繼電器的閉合與斷開，轉動坩堝等，調試時用用還是非常非常方便的。
真實配置舉例：xdm-seutp.pdf
全中文觸摸界面，讓理解與操作變得非常直觀。話說只需要認識幾個漢字...
目前MXC支持的界面語言為英文與簡體中文，用戶可自行配置，默認為簡體中文。如果用戶需要其他界面，如繁體、日文、法語，可商談...
具體操作可參看基本操作
